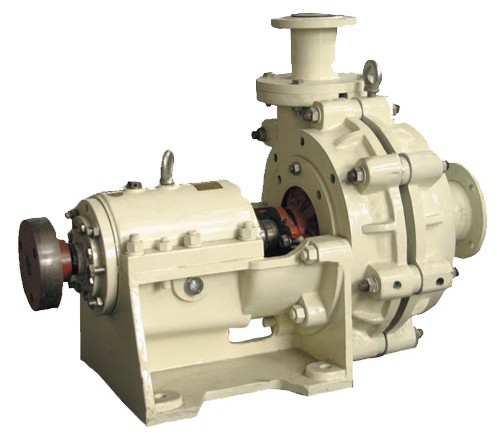

GMZ系列渣浆泵是单级单吸、轴向吸入悬 臂卧式离心泵,可广泛用于冶金、矿山、 电力、脱硫、煤矿、加气混凝土、水利、化 工、轻工、石油等部门输送含有大量固体物 料的磨蚀性或腐蚀性浆体。 1、GMZ型渣浆泵,过流部件采用高强度耐 磨材质,适用于输送强磨蚀、高浓度、大颗 粒的渣浆,在泵的最大工作压力范围之内, 可以多级串联使用。
2、GMZ型泵根据抽吸的介质不同,具有可互换的各种材质的过流部件,适用于输送磨蚀性或腐蚀性,大颗粒或细颗粒浆体。 3、泵型号意义:例GMZ100-38-200 GMZ---高效耐磨渣浆泵 100----出口直径(mm) 38----扬程值(m) 200----流量值(m3/h)

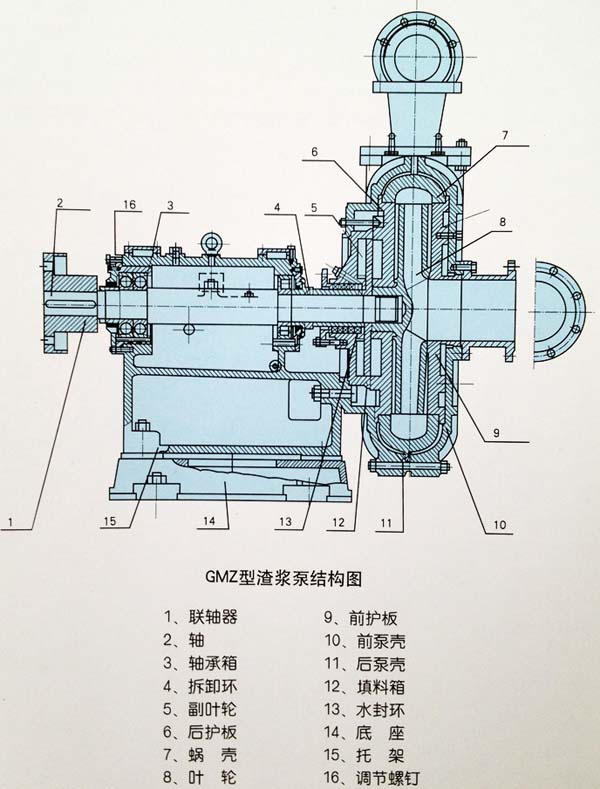

结构图
结构说明 GMZ型系列泵,除泵头部分(包括前后泵壳、蜗壳、前后护板、叶轮等)结构不同外,其余部分结构相似,采用同一系列的传动部分,下面按泵头部分,轴封部分及传动部分,分别叙述其结构特点。 1、泵头部分:GMZ型系列泵为双泵壳结构,即前泵壳、后泵壳和带有可更换的过流部分(包括叶轮、蜗壳、前护板、后护板)。前后泵壳根据工作压力,采用灰铸铁或球墨铸铁制造,垂直中开,用螺栓连接,后泵壳有止口与托架用螺栓连接,泵的吐出口可按八个角度旋转安装,叶轮前后盖板带有背叶片以减少泄漏,提高泵的寿命及效率。各型泵进口均为水平方向,从传动方向看泵为顺时旋转。 2、轴封部分:轴封有三种形式,副叶轮轴封及填料轴封,机械密封。 (1)副叶轮轴封:在泵进口正压力值不大于泵出口压力值的10%时的单级泵或多级串联第三级泵,可以采用副叶轮轴封,副叶轮轴封具有不稀释矿浆,密封效果好等优点。 (2)填料轴封:填料轴封结构简单,维修方便,需使用轴封水,对于不适于用副叶轮轴封的工况及泵吸上使用工况可采用填料轴封。 (3)机械密封:对于不适于以上两种轴封的工况下,采用机械密封,减少轴封部分的维修次数。 3、传动部分:本系列泵均采用同一系列的传动,包括托架和轴承组件,泵轴直径大,刚性好,悬臂短,在恶劣的工况下不会弯曲和振动。轴承选用单列圆锥滚子轴承和角接触球轴承组合使用,能够承受泵的最大轴向及径向载荷,轴承采用锂基润滑脂润滑,这种润滑的优点在于:油膜强度高;油脂粘附性好,不易流失,使用时间较长;密封简单,轴承体两端装有密封端盖,能有效防止矿浆等污物进入轴承。
GMZ型离心式渣浆泵性能表
表一
型号 |
流量(m3/h) |
扬程(m) |
转速(r/min) |
效率(%) |
配用电机 |
型号 |
功率(kw) |
GMZ40-10-15 |
8 15 18 |
|
|
38 48 50 |
Y100L2-4 |
3 |
GMZ50-15-15 |
8 15 18 |
|
|
40 50 49 |
Y100L2-4 |
3 |
GMZ50-60-80 |
45 80 95 |
|
|
40 50 50 |
Y200L1-2 |
30 |
GMZ50-80-60 |
30 60 72 |
|
|
38 50 49 |
Y200L2-2 |
37 |
GMZ65-15-40 |
20 40 80 |
|
|
35 50 47 |
Y160L-6 |
11 |
GMZ65-20-40 |
25 40 80 |
|
|
43 59 61 |
Y160L-4 |
15 |
GMZ80-20-80 |
40 80 100 |
|
|
58 72 69.6 |
Y180M-4 |
18.5 |
GMZ80-20-110 |
60 110 130 |
|
|
64.8 70 72 |
Y180M-4 |
18.5 |
GMZ80-30-70 |
35 70 85 |
|
|
34 52 54 |
Y180M-4 |
18.5 |
GMZ80-30-80 |
40 80 100 |
|
|
44 55 57 |
Y180M-4 |
18.5 |
GMZ100-18-170 |
90 170 200 |
|
|
54 56 60 |
Y200L2-6 |
22 |
GMZ100-24-120 |
60 120 140 |
|
|
43 62 66 |
Y225M-6 |
30 |
GMZ100-24-200 |
100 200 220 |
|
1470 |
66.5 84.6 78.5 |
Y200L-4 |
30 |
GMZ100-27-140 |
70 140 170 |
|
1470 |
53 63 62 |
Y200L-4 |
30 |
表二
型号 |
流量(m3/h) |
扬程(m) |
转速(r/min) |
效率(%) |
配套电机 |
型号 |
功率(kw) |
GMZ100-30-80 |
40 80 100 |
34.2 32.2 20.2 |
970 |
35 55 39.5 |
Y200L2-6 |
22 |
GMZ100-30-140 |
80 140 160 |
35.5 33.7 33 |
1470 |
41 54.4 56 |
Y200L-4 |
30 |
GMZ100-30-200 |
100 200 240 |
34 30 28 |
1480 |
53 64 63 |
Y225S-4 |
37 |
GMZ100-35-250 |
130 250 300 |
38 35 28 |
1480 |
54 68 71 |
Y250M-4 |
55 |
GMZ100-40-50 |
30 50 60 |
40 39 37 |
1470 |
30 31 36 |
Y180L-4 |
22 |
GMZ100-40-200 |
120 170 200 |
53.7 51 44 |
1480 |
56 66 70 |
Y250M-4 |
55 |
GMZ100-50-120 |
60 120 140 |
55 51 49 |
1480 |
34 52 43 |
Y225S-4 |
37 |
GMZ100-52-80 |
40 80 100 |
56 55 53 |
1480 |
43.3 56 58 |
Y225M-4 |
45 |
GMZ100-60-80 |
40 80 120 |
64 60 62.4 |
1480 |
21 39 49 |
Y225M-4 |
45 |
GMZ100-60-200 |
90 195 240 |
71.3 69.3 67.3 |
1480 |
33 52.4 59 |
Y280M-4 |
90 |
GMZ100-70-180 |
120 180 210 |
78 77 76 |
1480 |
47 58 63.3 |
Y315S-4 |
110 |
GMZ100-80-200 |
100 200 240 |
82 80 76 |
1480 |
31 55 56 |
Y315S-4 |
110 |
GMZ100-95-250 |
120 250 300 |
104.8 102.9 99.3 |
1485 |
36 63 69 |
Y315L1-4 |
160 |
GMZ100-140-120 |
60 120 140 |
14.48 142.9 140.2 |
1488 |
20 34 38 |
Y355M3-4 |
250 |
GMZ150-25-500 |
300 500 600 |
28 25 20 |
980 |
53 55 67 |
Y280M-6 |
55 |
GMZ150-30-320 |
200 320 360 |
29.4 28.4 26.9 |
980 |
52 67 68 |
Y315S-6 |
75 |
GMZ150-32-400 |
240 400 480 |
39.3 36.8 34 |
980 |
63 75 73 |
Y315S-6 |
75 |
GMZ150-40-300 |
180 300 360 |
43 40 36 |
980 |
52 66 66 |
Y315M-6 |
90 |
GMZ150-40-900 |
540 900 1080 |
43 40 37 |
990 |
62 70 65 |
Y355L1-6 |
220 |
GMZ150-45-500 |
300 500 540 |
56.7 53 39 |
990 |
52 63 55 |
Y355M1-6 |
160 |
GMZ150-47-240 |
120 240 300 |
49.3 48.9 47.7 |
980 |
33.3 53.3 58 |
Y315M-6 |
90 |
GMZ150-58-320 |
210 330 390 |
61.1 59.2 57.7 |
980 |
47 59 62.2 |
Y315L2-6 |
132 |
GMZ150-60-450 |
225 450 540 |
64 61.5 58.7 |
990 |
62 75.8 76.6 |
Y355M2-6 |
160 |
GMZ150-73-500 |
300 500 600 |
81 73 66 |
990 |
51 56 60 |
Y355M2-6 |
185 |
GMZ150-75-350 |
240 350 420 |
76 75 73 |
990 |
38 48 52 |
Y355M2-6 |
185 |
GMZ150-85-530 |
340 542 640 |
83 80 77 |
988 |
44 54 56 |
Y4004-6 |
280 |
GMZ150-87-410 |
246 410 492 |
90 87 86 |
990 |
45 62 62 |
Y355m4-6 |
200 |
表三
型号 |
流量(m3/h) |
扬程(m) |
转速(r/min) |
效率(%) |
配套电机 |
型号 |
功率(kw) |
GMZ150-90-400 |
240 400 480 |
94 90 86 |
1488 |
56 65 64 |
Y255M3-4 |
250 |
GMZ150-100-300 |
180 300 360 |
105 104 102 |
990 |
36 50 54 |
Y355L3-6 |
250 |
GMZ150-120-390 |
330 390 450 |
119 118.2 100.4 |
1488 |
49 53.3 50 |
355L2-4 |
280 |
GMZ200-70-550 |
300 550 600 |
74 72 70 |
990 |
45 62 63 |
Y355L1-6 |
220 |
GMZ200-70-850 |
500 850 1020 |
74 72 63 |
990 |
51 60 60 |
Y4005-6 |
315 |
GMZ250-14-800 |
480 800 960 |
16 14 12 |
740 |
63 73 74 |
Y315S-8 |
55 |
GMZ250-32-1220 |
730 1220 1460 |
37 32 27 |
990 |
63 73 73.5 |
Y355L1-6 |
220 |
GMZ250-55-1100 |
640 1120 1360 |
59.7 56.2 51.3 |
740 |
59 71 69 |
Y4506-8 |
315 |
GMZ250-110-1100 |
660 1100 1320 |
116 110 100 |
990 |
55 65 63 |
Y4506-6 |
630 |
GMZ300-22-2100 |
1260 2100 2520 |
25 22 21 |
740 |
54 65 66 |
Y4506-8 |
315 |
GMZ300-25-1800 |
1080 1800 2160 |
27 25 23 |
740 |
51 60 60 |
Y4007-8 |
250 |
|
